- 產品名稱：JDZX11-35R電壓互感器
- 型號：JDZX11-35R
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
JDZX11-35R電壓互感器原理
JDZX11-35R電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。
本型電壓互感器體積小、抗過電壓能力強，一次帶有熔斷器保護、熔斷器裝在互感器內部，直接避免因用戶配置熔斷器浪費開關柜的有效空間，其熔斷器的熔斷電流與互感器短路承受能力相匹配，能有效地保護互感器因電網出現故障時不被燒毀。

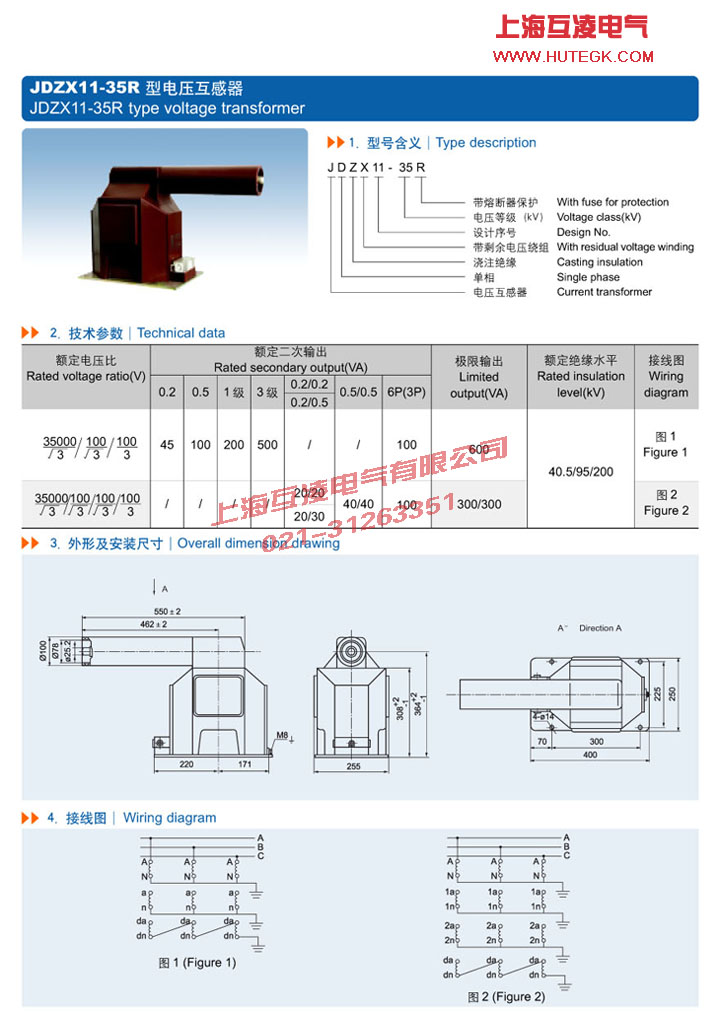

JDZX11-35R電壓互感器參數
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出 | 極限輸出(VA) | 額定絕緣水平（kV） |
| (VA) | |||||
| JDZX11-35R | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/100 | 600 | 40.5/95/200 |
| 0.5/6P(3P) | 100/100 | ||||
| JDZXF11-35R | 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 15/15/100 | 2×300 | 40.5/95/200 |
| 0.2/0.5/6P(3P) | 15/30/100 | ||||
| 0.5/0.5/6P(3P) | 30/30/100 |
1、 配用熔斷器型號為XRNP□-35型，0.5A,50kA
2、 局部放電水平符合GB1207《電壓互感器》標準。
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
- 產品名稱：
JDZX11-35R電壓互感器
- 型號：
JDZX11-35R
