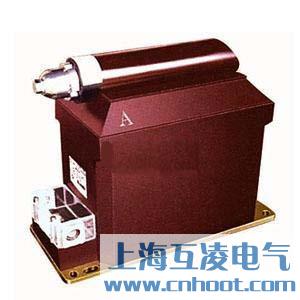

JDZX18-6R1,JDZX18-3R1電壓互感器

產品名稱：JDZX18-6R1,JDZX18-3R1電壓互感器
型號：JDZX18-6R1,JDZX18-3R1
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

JDZX18-6R1,JDZX18-3R1電壓互感器原理

JDZX18-6R1,JDZX18-3R1電壓互感器電壓互感器為單相戶內用全封閉型環氧樹脂澆注產品，供額定頻率為50Hz或60Hz，設備最高電壓12kV及以下交流系統中做電壓、電能測量及繼電保護用。帶熔斷器保護，及剩余電壓繞組。

JDZX18-6R1,JDZX18-3R1電壓互感器使用條件

1.海拔高度不超過3000米；
2.周圍環境溫度不高于+40C，不低于- 5度
3.周圍空氣的相對濕度不大于85%（ 20度；
4.滿足II 污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

JDZX18-6R1,JDZX18-3R1電壓互感器參數

1 產品標準：GB12O7-2006《電磁式電壓互感器》
2 產品表面爬電距離：滿足II級污穢等級；
3 負荷的功率因數： COS∮=08（滯后）
4 JDZ-10其他技術參數見下表：

Model 型號	Rated voltage radio (kV) 額定電壓比	Combined accuracy or Combined accuracy classes 準確級組合	Rated output (VA) 額定輸出	ltimate output (VA) 極限輸出	Rated insulation level (kV) 額定絕緣水平
JDZX18-3R	3/√3/0.1√3/0.1/3	0.2/6P(3P)	15/100	400	3.6/25/40
		0.5/6P(3P)	30/100
JDZX18-6R	6√3/0.1√3/0.1/3	0.2/6P(3P)	15/100	400	7.2/32//60
		0.5/6P(3P)	30/100
JDZX18-10R	10√3/0.1√3/0.1/3	0.2/6P(3P)	25/100	400	12/42/75
		0.5/6P(3P)	50/100

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

產品名稱：
JDZX18-6R1,JDZX18-3R1電壓互感器

型號：
JDZX18-6R1,JDZX18-3R1

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
